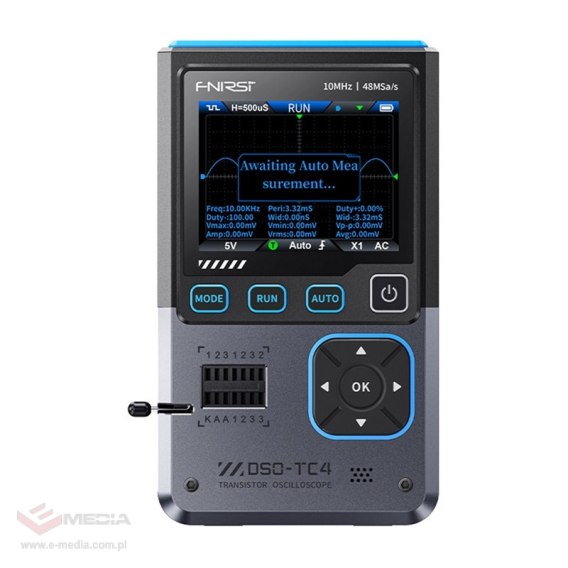

FNIRSI DSO-TC4 to urządzenie łączące trzy funkcje: oscyloskop cyfrowy, tester komponentów elektronicznych oraz generator sygnałów. Dzięki połączeniu analizy przebiegów z funkcją rozpoznawania elementów i testów sygnałowych sprawdzi się w zastosowaniach serwisowych. Ponadto funkcja inteligentnej ochrony przed przepaleniem (Anti-Burn) chroni układ wejściowy przed uszkodzeniem przy błędnym podłączeniu sond pomiarowych. Dzięki temu sprzęt jest bezpieczny w użyciu nawet dla mniej zaawansowanych użytkowników.
Funkcje pomiarowe i analiza sygnałów
Urządzenie oferuje pasmo pomiarowe do 10 MHz oraz częstotliwość próbkowania 48 MSa/s. Umożliwia wyświetlanie przebiegów z dużą szczegółowością oraz dokładnością, co pozwala analizować sygnały napięciowe w czasie rzeczywistym. Dzięki 13 predefiniowanym formom przebiegów i częstotliwościom w zakresie 0-50 kHz (amplituda 0.1-3.0V), generator sygnałowy umożliwia symulację różnych warunków pracy układów.
Rozbudowane możliwości testowania komponentów
Zintegrowany tester elementów rozpoznaje automatycznie diody, tranzystory (w tym MOSFET-y), rezystory, kondensatory i inne podzespoły pasywne oraz aktywne. Dzięki gniazdom testowym i inteligentnemu wykrywaniu elementów możliwa jest szybka diagnostyka i identyfikacja parametrów.
Wygodna obsługa
Kolorowy ekran TFT o przekątnej 2,8 cala zapewnia czytelny odczyt danych i wykresów. Interfejs użytkownika obsługuje osiem języków, co ułatwia konfigurację urządzenia. Panel sterowania został zaprojektowany z myślą o szybkim dostępie do najważniejszych funkcji, takich jak tryb automatyczny, pauza, czy zmiana trybu pracy.
Łączność i zasilanie
Oscyloskop wyposażono w port USB-C do ładowania oraz transmisji danych. Możliwość eksportu przebiegów do komputera ułatwia dalszą analizę i archiwizację wyników. Wbudowany akumulator litowo-jonowy o pojemności 1500 mAh zapewnia długą pracę urządzenia, a tryb automatycznego uśpienia wydłuża czas działania między ładowaniami.
W zestawie
oscyloskop
sonda P1600
zacisk krokodylkowy
3x haki testowe
instrukcja obsługi
kabel ładowania USB-C
adapter
Oscyloskop
Producent
Fnirsi
Model
DSO-TC4
Wyświetlacz
Kolorowy ekran TFT 2,8 cala
Podświetlenie
Regulacja jasności
Zasilanie
USB Type-C (5V/1A)
Akumulator
Litowo-jonowy 3.7V, 1500mAh
Języki
8 języków (m.in. chiński, angielski, niemiecki, portugalski, japoński, hiszpański, koreański, rosyjski)
Wymiary
ok. 90×142×27,5 mm
Waga
186 g
Częstotliwość próbkowania w czasie rzeczywistym
48MSa/s
Pasmo analogowe
10 MHz
Impedancja wejściowa
1MΩ
Tryb sprzężenia
AC/DC
Zakres napięcia testowego
Sonda 1:1 - 80Vpp (±40V); Sonda 10:1 - 800Vpp (±400V)
